TUTORIAL1

TUTORIAL MEMBANGUN JARINGAN

MENGGUNAKAN 2 ROUTER

(PACKET TRACER)

1. Awali dengan membuka aplikasi packet tracer






2. Buat topologinya seperti ini, ingat untuk menghubungkan router1 ke router2 menggunakan kabel serial DCE, router ke switch menggunakan kabel copper straight, begitu juga dengan pc ke switch menggunkan kabel copper straight juga yaa..






3. Atur IP pada Router1 dengan cara klik 1x routernya akan ada muncul pesan pilih config kemudian Pilih FastEthernet0/0 dan isi IP seperti di bawah ini




4. Setelah itu atur di tampilan yang sama, pilih serial0/1/0 untuk pengisian IP nya juga, dengan IP berikut, dalam pengisian subnet masknya, itu sangat mudah lho, tinggal mengclik 1x aja…




5. Lakukan langkah 3 dan 4 untuk pengisian IP untuk Router2 nya yhaa, IP nya seperti ini untuk router2

IP FastEthernet0/0 : 172.45.40.255

Subnet Mask : 255.255.0.0

IP Serial0/1/0 : 192.168.30.254

Subnet Mask : 255.255.255.0

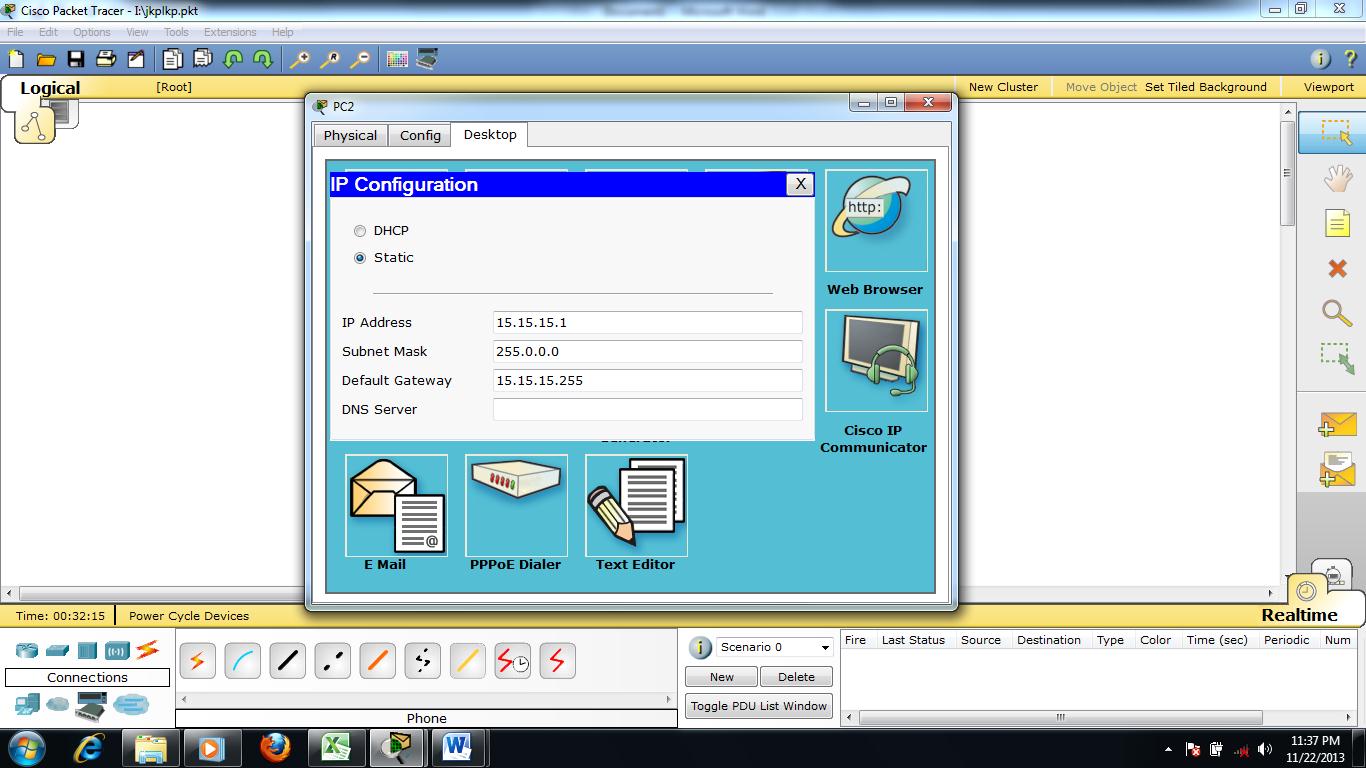

6. Selanjutnya atur IP address PC1, caranya anda tinggal mengClick 1x pada pc1 kemudian pilih Desktop kemudian IPCONFIGURATION, isi the IP nya seperti ini:




7. Ulangi langkah 6 untuk pengisian IP pada PC2, PC3, dan PC4. Yhaaa jangan lupa caranya mudah sekaliji.

Untuk PC2 IPnya ini : 15.15.15.2

Subnet Mask : 255.0.0.0

Default Gateway : 15.15.15.255

Untuk PC3 IPnya ini : 172.45.40.1

Subnet Mask : 255.255.0.0

Default Gateway : 172.45.40.255

Untuk PC4 IPnya ini : 172.45.40.2

Subnet Mask : 255.255.0.0

Default Gateway : 172.45.40.255

Gampangji

8. Selanjutnya anda harus atur static Router1 dan Router2, caranya gampangji, tinggal mengclick Router yang akan anda atur sataticnya, saya disini mengatur static Router 1, akan ada menu yang akan tampil, pilih menu config kemudian static, atur the, untuk network anda harus memasukkan IP FastEthernet Router2 (172.45.0.0), mask 255.255.0.0 dan next hopnya IPserial Router2 (192.168.30.254) setelah itu ADD, dan lihat hasilnya.




9. Setelah itu pindah ke Router2, kebalikan dari cara Router1, pada network anda masukkan IP fastEthernetnya Router1 (15.0.0.0), masknya 255.0.0.0 dan next hopnya IP serial Router1 (192.168.30.1) kemudian ADD



10. Setelah selesai semua langkah di atas, lakukan uji koneksinya, antara PC1 ke PC3, caranya pilih PC1, maka akan ada muncul sebuah perintah pilih Desktop dan klik Commant prompt..






11. Setelah itu muncul sebuah layar hitam ketik ping 172.45.40.1 (IP PC3) ENTER, dan kemudian ada muncul sebuah pesan Reply from bla bla bla…….. seperti ini, berarti anda sudah berhasil ……




12. Dan selanjutnya coba anda mengirim pesan




Ok the……. SUCCESSFUL

Mudaji thoooo….

Selamat mencoba
